放射科医生可以在CT扫描上通过画一条直线来标记肿瘤。创建完整的3D分割需要在肿瘤出现的切片上进行轮廓描绘，这更耗时。
本教程解释了Lumina的工作原理。它是一个系统，使用CT扫描和一条RECIST线来生成标记肿瘤的3D分割掩码。
Lumina是为FLARE 2026全癌症分割挑战赛而开发的。该系统被设计为在CPU上运行，内存限制为8 GB，推理时间限制为60秒。
本教程涵盖了塑造最终系统的主要设计决策、实现细节和实验。
我们将涵盖的内容：
Lumina 所做的

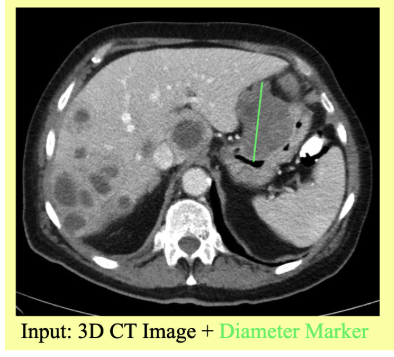

放射科医生可以通过在肿瘤最长可见直径上画一条线来测量肿瘤。这是一种 RECIST 测量（实体瘤的响应评估标准），广泛用于在癌症治疗期间测量肿瘤反应。
RECIST 线测量的是 2D 直径标记。它不描述肿瘤的完整 3D 形状。
Lumina 使用此测量来提示 3D 分割模型。
任务可以描述为：
Input: 一个 3D CT 扫描和一个标记一个肿瘤的 2D RECIST 线。
Output: 该肿瘤的 3D 掩码，每个体素有一个标签。
体素 是像素的 3D 等价物。每个体素代表 CT 扫描中的一个小体积组织。
RECIST 线告诉模型需要分割哪个肿瘤。然后模型预测肿瘤的三维范围。
这使得分割问题更具特异性，因为模型不需要识别扫描中的每一个可能的肿瘤。

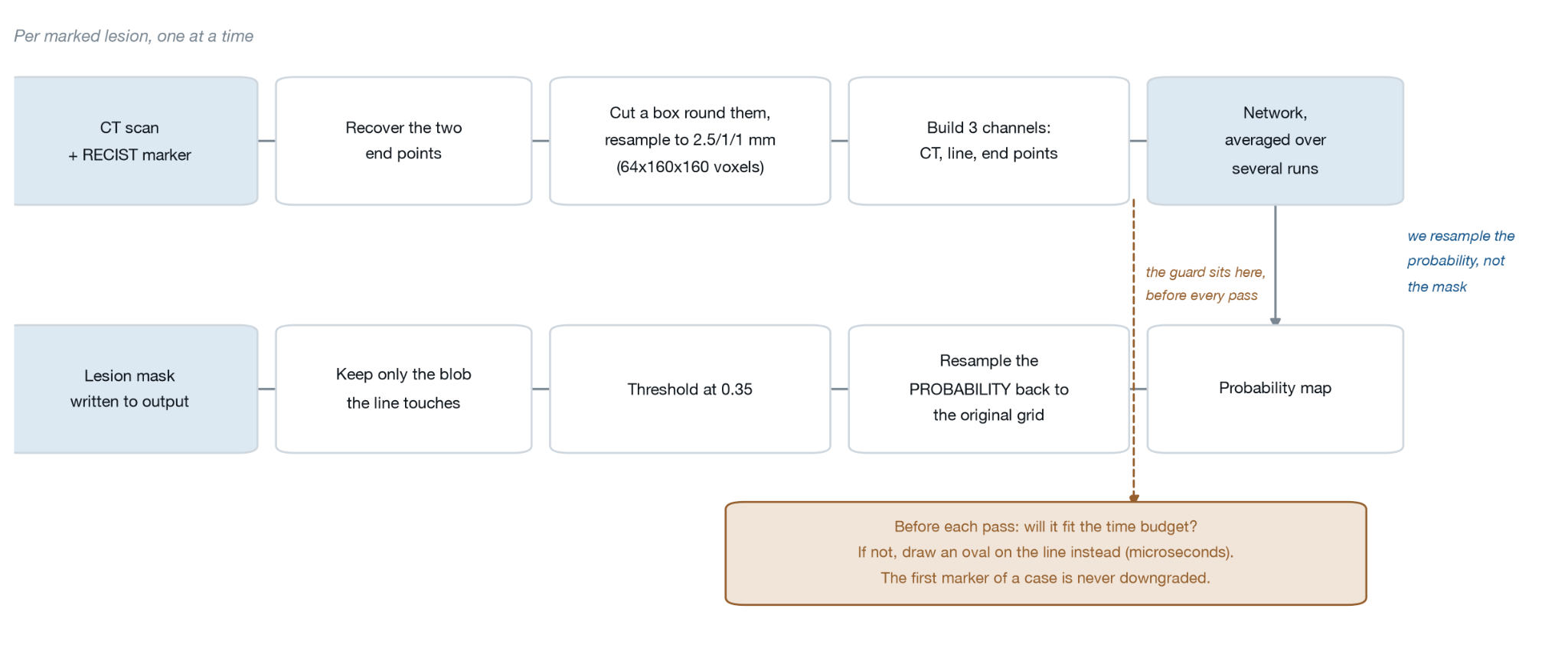

Lumina 管道概览
完整的过程包含几个阶段。我们从一个 3D CT 扫描和一个标记一个肿瘤的 RECIST 线开始。然后我们将该线转换为额外的输入通道，裁剪并重采样图像，并将三个通道通过一个 3D 分割网络。
网络生成一个概率图，我们通过重采样、阈值化和连通分量选择将其转换为最终的3D肿瘤掩码。
主要阶段如下：
准备CT扫描和RECIST标记。
将RECIST线编码为额外的网络输入。
裁剪并重采样图像到通用网格。
使用3D分割网络预测肿瘤概率图。
优化概率图并将其转换为二值掩码。
控制CPU推理，使整个案例在运行时间和内存限制内。
先决条件
如果您具备以下经验，将能从本教程中获益更多：
Python
NumPy
PyTorch
基本卷积神经网络。
不需要详细的医学背景。教程在介绍概念时会解释医学影像概念。
该实现使用NumPy、SciPy、PyTorch以及MONAI，这是一个基于PyTorch构建的医学影像框架。
步骤1：编码前审查您的数据
我们的数据以.npz文件形式提供，这是NumPy的压缩数组格式。
每个文件包含类似以下字段：
imgs # the CT scan, a 3D array
recist # the marker lines, same shape, one integer per tumour
spacing # how many millimetres apart the voxels are
origin # where the scan sits in the scanner's coordinates
direction # how the scan is rotated
gts # the ground-truth segmentation, training files only
在构建模型之前，我们检查了图像数值、数组形状以及空间元数据。
有两个细节尤为重要。
扫描已进行亮度调整
CT 扫描仪通常将图像存储为 Hounsfield 单位，水大约为 0 HU，骨骼可超过 1000 HU。
在此数据集中，扫描已被转换为固定的 0–255 范围，原始的 Hounsfield 单位数值不可用。
我们不能对原始数值使用常规的 CT 窗口处理，而是测量了所提供数据的强度分布。
例如，53.4% 的体素值恰好为 0，对应身体外的空气。
坐标顺序很重要
The spacing array is stored as (X, Y, Z), while NumPy arrays are indexed as (Z, Y, X).
如果混用这两种约定，空间测量可能会出错。
我们在输入边界处仅进行一次坐标转换，并在内部使用 (Z, Y, X) 的约定：
def _to_zyx(vec3, order):
vec3 = np.asarray(vec3, dtype=float).ravel()
if order == "xyz":
return vec3[::-1].copy() # (x, y, z) -> (z, y, x)
if order == "zyx":
return vec3.copy()
raise ValueError(f"unknown geometry_order {order!r}")
重要的教训是在设计预处理管道之前检查多个文件。
检查：
数组形状
强度范围
体素间距
坐标约定
元数据
可用标签
避免假设数据遵循另一个CT数据集或教程的约定。
步骤2：将RECIST线转换为网络输入

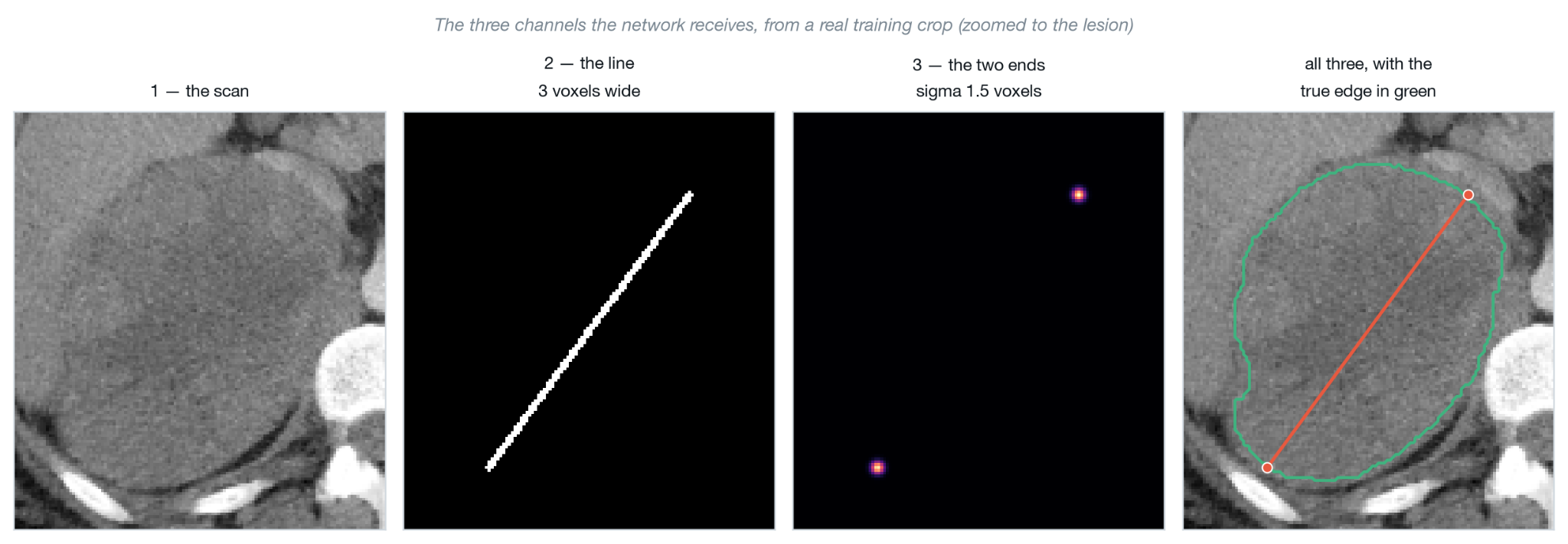

神经网络接收输入通道的堆栈。CT扫描提供第一个通道。然后我们以网络可使用的形式表示RECIST线。
我们使用三个通道：
CT扫描
RECIST线，绘制厚度为3个体素
端点热图，包含围绕每个端点的高斯函数
两个端点定义了测量的直径，并为网络提供了RECIST测量的位置和长度。
端点信息通过高斯函数表示。每个高斯函数在端点附近具有高值，并随距离逐渐减小。
def _endpoint_heatmap(endpoints_zyx, shape, sigma):
d, h, w = (int(s) for s in shape)
heat = np.zeros((d, h, w), dtype=np.float32)
rad = max(1, int(np.ceil(3 * sigma)))
two_s2 = 2.0 * sigma * sigma
for z0, y0, x0 in np.asarray(endpoints_zyx, float):
zc, yc, xc = int(round(z0)), int(round(y0)), int(round(x0)))
zl, zr = max(0, zc - rad), min(d, zc + rad + 1)
yl, yr = max(0, yc - rad), min(h, yc + rad + 1)
xl, xr = max(0, xc - rad), min(w, xc + rad + 1)
zz, yy, xx = np.mgrid[
zl:zr, yl:yr, xl:xr
].astype(np.float32)
g = np.exp(
-((zz-z0)**2 + (yy-y0)**2 + (xx-x0)**2) / two_s2
)
np.maximum(
heat[zl:zr, yl:yr, xl:xr],
g,
out=heat[zl:zr, yl:yr, xl:xr]
)
return heat
高斯仅在每个端点周围的小区域内计算。
当 sigma = 1.5 时，距离端点几个体素远处的值会变得非常小。因此，在完整体积上计算高斯会做很多无用功。
在所需分辨率下绘制线条
我们还根据网络所需的分辨率，从两个端点重新绘制 RECIST 线。
我们不会先在某一分辨率下创建线条，然后随图像一起缩放。对细线进行缩放可能会使其变得更细或导致断开。从端点重新创建线条可以保持提示与图像分辨率的一致。
步骤 3：将所有肿瘤对齐到共同网格
CT 扫描的体素间距可能不同。
例如，一次扫描可能切片较薄，而另一次扫描可能切片较厚。因此，相同数量的体素所代表的物理大小在不同扫描之间可能会有所不同。
对于每个标记的肿瘤，我们将创建一个固定大小的裁剪，并将其重采样到固定的体素间距。
我们的配置如下：
target_spacing: [2.5, 1.0, 1.0] # mm per voxel: z, y, x
crop_size: [64, 160, 160] # voxels: z, y, x
该面内尺寸对应的实际视野范围为：
160 × 160 mm
网络因此获得一致的 64 × 160 × 160 输入。
我们根据训练数据使用目标间距。2.5 mm 的切片间距接近训练集中切片间距的中位数。
我们根据训练数据中病灶大小的分布使用 160 mm 的裁剪，覆盖病灶范围的第 99 百分位。
强度归一化
我们还使用从训练裁剪中计算得到的统计量对 CT 强度值进行归一化：
intensity_mean: 96.88
intensity_std: 79.00
归一化公式如下：
image = (image - 96.88) / 79.00
这些统计量仅基于训练数据计算。
验证集和测试集沿用相同的数值。我们不会从验证集或测试集重新计算这些统计量，否则这两个集合的信息就会渗入预处理环节。
在 Lumina 中，基于训练数据得到的统计量为：均值 96.88，标准差 79.00。这两个数值保存在配置里，训练、验证和推理阶段都使用同一套预处理。
第 4 步：构建 3D 分割网络

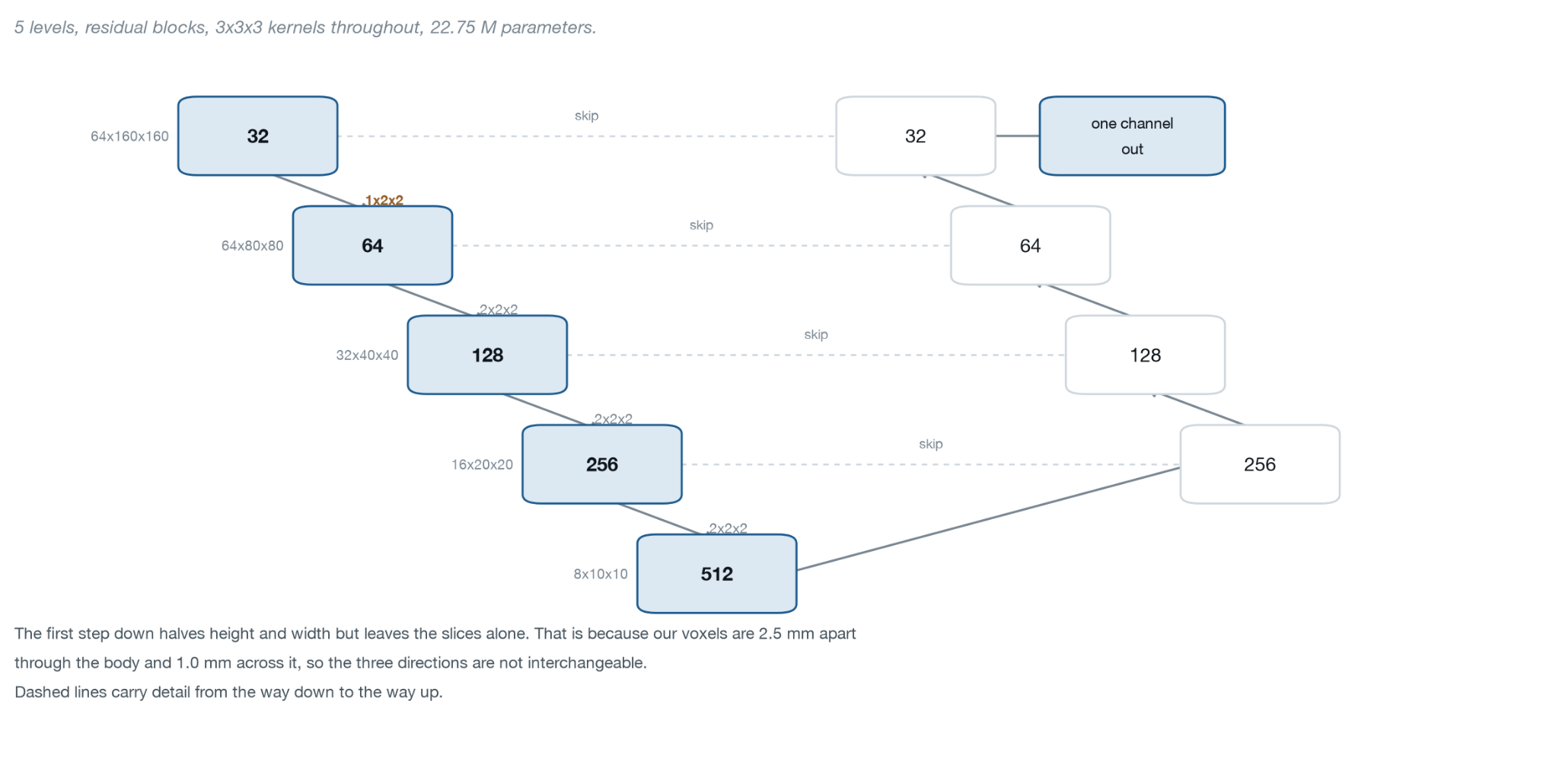

这里我们使用 MONAI 提供的 DynUNet。
DynUNet 是一种借鉴 nnU-Net 思路的 3D U-Net 架构，网络深度、卷积核、步长和残差连接均可灵活配置。
U-Net 包含两个主要部分。
编码器逐步降低空间分辨率，同时学习越来越高级的特征。
解码器再逐步恢复空间分辨率，生成分割图。
跳跃连接会把编码器中的精细空间细节传递给解码器，帮助它在生成最终分割结果时更好地还原肿瘤边界。
在 Lumina 中，网络的输入包含三个通道：
CT
RECIST 线
端点热力图。
模型配置如下：
from monai.networks.nets import DynUNet
# 5 levels; the first downsample skips z (see below).
kernels = [[3, 3, 3]] * 5
strides = [[1, 1, 1], [1, 2, 2], [2, 2, 2], [2, 2, 2], [2, 2, 2]]
model = DynUNet(
spatial_dims=3,
in_channels=3, # CT + line + endpoint blobs
out_channels=1, # one probability per voxel
kernel_size=kernels,
strides=strides,
upsample_kernel_size=strides[1:],
filters=features,
res_block=True,
)
strides 列表是配置的重要部分。我们的体素大小不同：切片之间相隔 2.5 毫米，而每个切片内部相隔仅 1.0 毫米。如果在每一层都减少三个维度，我们会过快地失去切片间的细节。因此，我们将在第一次下采样步骤中保持 z 维度不变。这有助于在三个方向上保留有用信息。
Lumina 的主要设计工作集中在输入表示、预处理、训练策略、后处理以及 CPU 推理行为上。
步骤 5: 使用包含边界信息的损失函数
在训练过程中，网络需要一种方法来衡量其预测与真实分割之间的差异。这种度量称为 损失函数。网络通过调整权重来降低此损失。
对于 Lumina，我们将两种常见的损失函数结合使用：Dice loss 和 binary cross-entropy (BCE)。
Dice 损失
Dice 损失关注预测肿瘤区域与真实区域之间的重叠。
当我们希望预测区域的整体大小和形状与参考分割匹配时，这非常有用。
二元交叉熵
二元交叉熵在体素级别起作用。对于每个体素，网络预测一个介于 0 和 1 之间的概率。
真实值为：
如果体素属于肿瘤，则为 1
如果体素属于背景，则为 0
当预测概率与真实值不同时，BCE 会对网络进行惩罚。
例如，如果一个肿瘤体素的预测概率接近1，则惩罚较小。如果网络有把握地将一个肿瘤体素预测为背景，则惩罚较大。
我们通过将两个损失相加来组合它们：
loss = dice_loss + bce_loss
这两个术语提供不同的训练信号：
Dice 损失：鼓励整体区域重叠度良好。
BCE：鼓励单个体素预测准确。
添加边界信息
Dice 和 BCE 未对病变边界给予特殊处理。
这一点很重要，因为分割可能整体重叠度良好，但边界仍然不准确。
Lumina 同时使用以下两项进行评估：
Dice，衡量区域重叠度
NSD (归一化表面 Dice)，衡量指定距离内的表面一致性
官方挑战的容忍度为 1 mm。
为了向网络提供更多边界信息，我们添加了边界带损失项。
我们通过膨胀和收缩目标掩码，在真实表面周围创建一个薄带。
shell = dilate(target) & ~erode(target)
loss = (
dice_loss
+ bce_loss
+ 0.5 * bce_loss_on(shell)
)
因此，这三个术语具有不同的作用：
Dice loss：整体区域重叠
BCE：体素级预测准确度
Boundary-band loss：对病变表面附近的体素给予额外关注
额外的边界项权重为 0.5。
比较边界损失
MONAI 还提供 HausdorffDTLoss，它使用基于距离变换的公式。
我们可以在训练过程中比较不同方法的计算开销：
| 损失 | 每步耗时 |
|---|---|
| Dice + 交叉熵 | 7 ms |
| 我们的（边界带） | 203 ms |
| MONAI HausdorffDTLoss | 957 ms |
Hausdorff 距离损失的快速路径需要 cupy 库，但在我们的训练环境中无法编译。其 CPU 实现开销要大得多。
我们的边界带方法基于最大池化的形态学操作，计算开销较低。
边界项使大肿瘤的 Dice 提高了 0.0136。对于小肿瘤，结果呈现混合：15 例有所改善，13 例有所恶化。
步骤 6：将概率图转换为分割掩码
分割网络输出一个概率图。该图中的每个体素具有一个 0 到 1 之间的值，表示该体素属于肿瘤的可能性。我们现在可以将此概率图转换为最终的 3D 分割掩码。共有三个步骤：
将概率图重新采样回原始 CT 网格。
应用阈值以生成二值掩码。
保留与 RECIST 线相关的连通分量。
重新采样概率图
在预处理过程中，我们将 CT 图像裁剪并重新采样到固定大小的 64 × 160 × 160 体素。因此，网络在此处理后的网格上生成其预测。
在创建最终掩码之前，我们将 概率图 重新采样回原始 CT 图像网格。
prob_original = resample_to_original_grid(
probability_map,
original_image
)
我们在阈值处理前进行此步骤，以便在原始网格上对概率值进行插值。这样可以更准确地表示最终边界。
应用阈值
网络为每个体素输出介于 0 和 1 之间的概率。我们使用阈值 0.35 将此概率图转换为二值分割掩码。
mask = prob_original >= 0.35
概率至少为 0.35 的体素成为预测肿瘤的一部分，其余体素则被视为背景。
阈值 0.35 在 Lumina 的验证实验中被选定，并且是最终推理管道的一部分。
保持肿瘤与 RECIST 线相连
阈值掩码可能包含一些小的不连通区域。其中有些区域可能不属于肿瘤。
由于我们知道肿瘤标记的位置，我们使用 RECIST 线来选择相关的连通分量。
components = connected_components(mask)
tumor_mask = select_component(
components,
recist_line
)
我们将与 RECIST 线相交的组件作为最终的肿瘤分割结果。
如果在阈值处理后 RECIST 线未与任何组件相交，则使用距离线中点最近的组件作为备选。
这些操作的顺序很重要：
Probability map
↓
Resample to original CT grid
↓
Apply threshold (0.35)
↓
Connected-component selection
↓
Final 3D tumor mask
为什么在阈值化前要进行重采样？
我们在阈值化前对 概率图在阈值化前 进行重采样，以便在原始 CT 网格上对概率值进行插值。在开发过程中，我们也测试了在重采样前进行阈值化。该方法会在病变边界产生小的变化，因为插值作用于已经二值化的掩码。
使用概率图可以在插值过程中保留更多信息，并使最终分割得到更精确的边界。
结果是一个与原始 CT 扫描对齐的 3D 二值掩码，可用于评估或可视化。
步骤 7：加速并确保 CPU 推理的一致性
CPU 和内存限制会影响推理设计。
我们使用多种技术来确保推理符合挑战的限制。
固定线程数量
在不同线程数下运行计算时，CPU 操作可能会产生微小的数值差异。
在诸如 0.35 这样的分割阈值附近，概率的微小变化可能会影响体素是否被纳入最终掩码。
因此，我们明确设置了 PyTorch 的线程数：
torch.set_num_threads(8)
在每次运行中使用相同的线程配置有助于保持推理过程的可重复性。

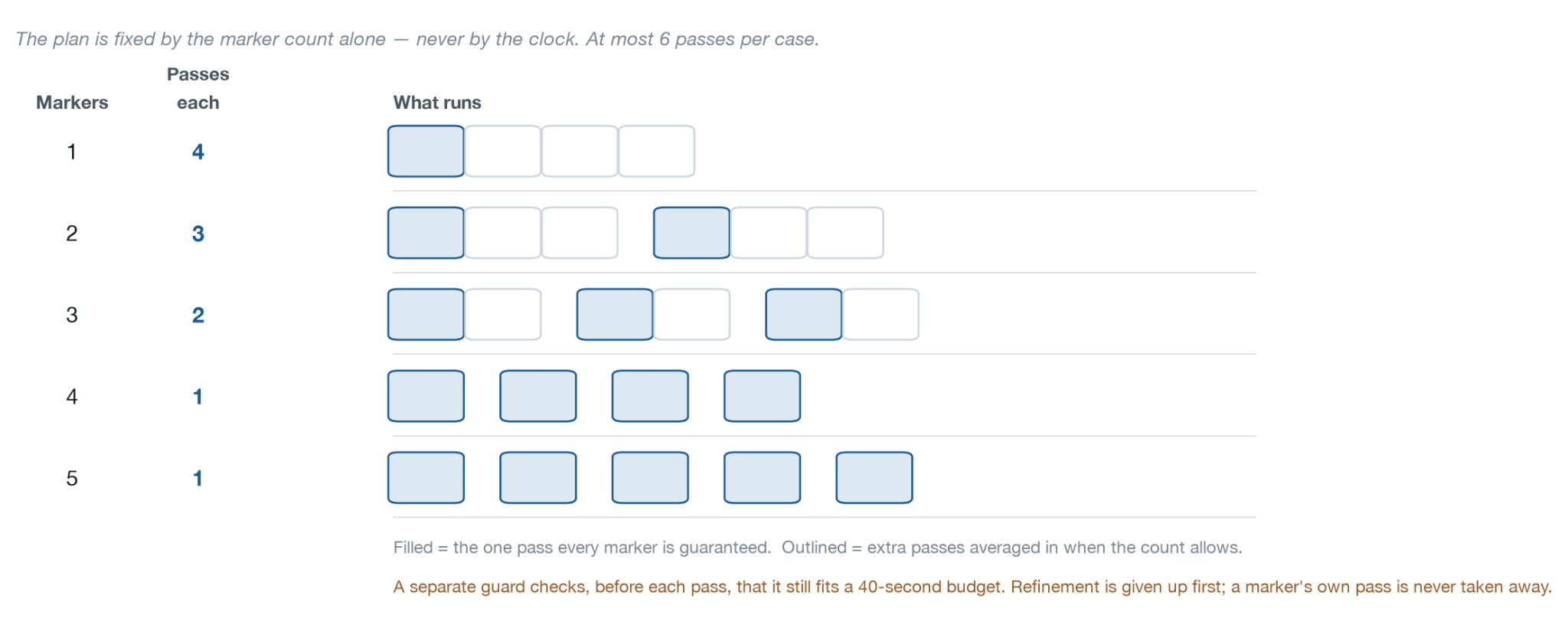

推理通道预算
我们使用集成方法，因为将多次模型推理的预测结果结合起来可以提升分割效果。
该集成方法使用来自不同输入的预测结果，包括图像的翻转版本以及单独训练的 SegResNet 模型。
病灶数量在不同扫描之间可能有所不同。如果对每个病灶使用四次推理，那么包含五个病灶的扫描需要 20 次模型推理，这可能会超出挑战的运行时间限制。
因此，我们为每次扫描设定了最大推理次数，并根据标记的病灶数量调整推理次数。
简化版如下：
want = max(
1,
min(len(members) + 1, cap // max(len(ids), 1))
)
| 肿瘤数量 | 每个肿瘤的遍历次数 |
|---|---|
| 1 | 4 |
| 2 | 3 |
| 3 | 2 |
| 超过3 | 1 |
计划在推理开始前根据标记的数量来确定。这使得计算量可预测，并避免结果取决于执行过程中恰好剩余的时间。
测量结果如下：
| 设置 | 得分 |
|---|---|
| 无集成 | 0.7242 |
| 上限 4 | 0.7324 |
| 上限 6 | 0.7361 |
| 无上限（始终 4 次遍历） | 0.7410 |
无限制的集成获得了最高得分，但未满足运行时间限制。上限为 6 时保留了集成改进的大部分，同时使推理保持在所需限制内。
处理单个失败
处理多个病例时，单个失败的病例不应导致整个管道停止。
如果某个病例无法处理，我们会生成一个空掩码并记录错误。然后管道继续处理剩余的病例。
即使单个病例出现问题，这也能使整批处理完成。
结果
在217个隐藏测试扫描上，Lumina 取得了以下成绩：
Dice：0.7619
NSD：0.6094
NSD 值采用官方的 1 mm 容忍度。
每个病例的中位推理时间为 20.3 秒。观察到的最慢运行时间为 31.8 秒。
峰值内存使用量为 2.22 GB（在 8 GB 容器内）。
Docker 镜像大约为 559 MB。
定性结果

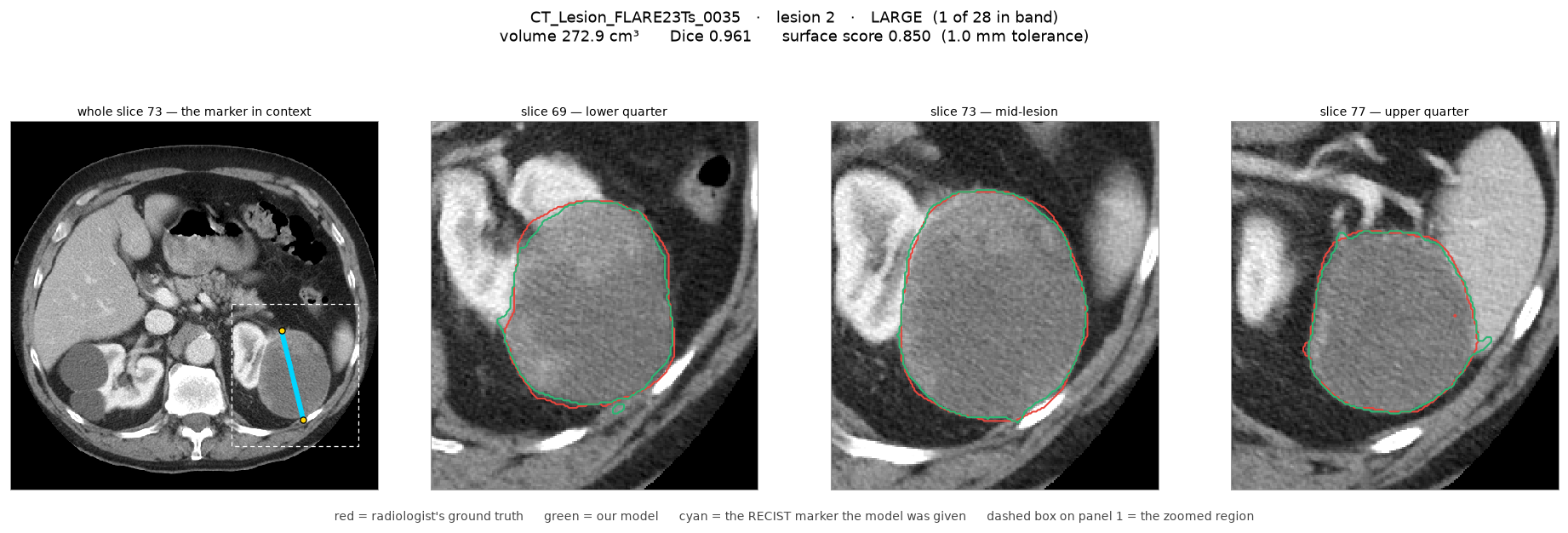

边界清晰的大病变
第一个例子是一个体积为 272.9 cm³ 的大病变。它取得了：
DSC：0.961
NSD：0.850
该病变边界清晰，与周围脂肪具有清晰的界面。
预测轮廓在病变可见范围内紧密遵循参考边界。

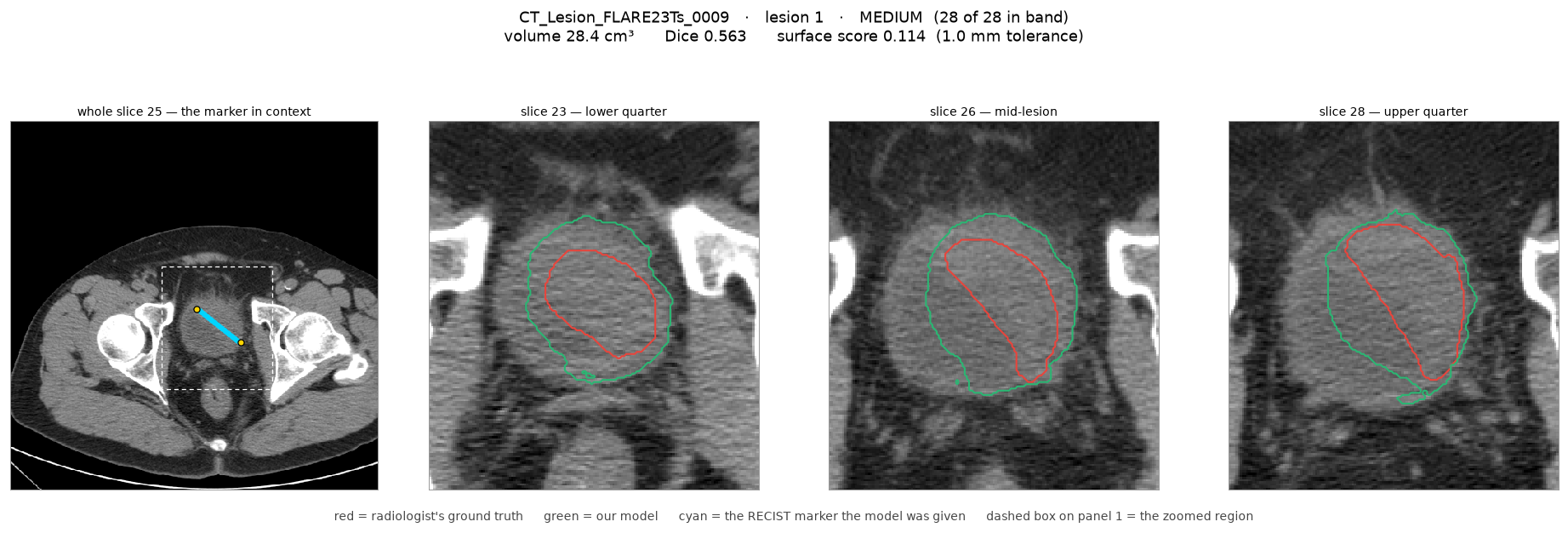

边界不明确的中等病灶
第二个例子是一个体积为 28.4 cm³ 的中等病灶。它实现了：
DSC: 0.563
NSD: 0.114
预测覆盖的区域大于参考标注。
放射科医生的评审表明，此类病例在参考边界本身可能存在不确定性。因此，低分数本身并不能说明预测轮廓在临床上不可接受。
放射科医生评审显示了什么
我们还与一位放射科医生一起审查了 30 个病灶，以更好地了解 Lumina 所犯的错误类型。
评审显示，病灶大小并不是影响分割的唯一因素。
边界清晰的病灶通常更易于分割。更困难的病例边界定义不清或与周围组织外观相似。
主要错误包括：
欠分割：病灶的一部分被遗漏。
过分割：周围组织被包含进去。
边界错误：预测轮廓未能遵循不明确或浸润性的边界。
评审还表明，数值指标应与可见的病灶边界一起解读。
在某些情况下，参考边界本身难以定义。因此，低分并不一定意味着预测轮廓在临床上不可接受。
这与在困难病灶中观察到的较低表面准确度一致，其中微小的边界差异可能对 NSD 产生强烈影响。
适用于其他项目的三个经验教训
1. 使验证数据具有代表性
验证集应反映最终系统将被评估的分布。
我们的内部验证划分来源于训练数据。其中肿瘤体积的中位数为 814 mm³。
竞赛评分集的肿瘤体积中位数为 16,805 mm³，这要大得多。
这种差异影响了一些改进在开发过程中表现的方式。
例如，边界损失在内部验证集上几个 epoch 内几乎没有改善。在公共验证分布上（其中包含较大的病灶），其效果更有用。
如果改进针对数据分布的特定部分，则该分布应在验证集中得到体现。
2. 测量预处理的极限
在Lumina中，160 mm的裁剪是一个重要的设计选择。
一些较大的病变超出了此视野范围。
在更改裁剪尺寸之前，我们测量了裁剪和重采样引入的误差。
我们将真实掩码通过相同的裁剪-重采样管道，并测量得到的表面得分。
对于较大的病变，几何上限为 0.9699 NSD，而模型达到的为 0.5353 NSD。
这表明预处理管道在保留病变表面方面表现相当好。仅靠预处理无法解释剩余的差距。
我们还测试了几种扩大视野的方法，包括：
重叠瓦片
自适应缩放
更大的裁剪
这些更改未能提升最终得分。
测量预处理上限帮助我们将后续开发重点放在模型和推理管道上。
3. 记录数字的来源
模型开发涉及许多配置值：
阈值
裁剪尺寸
体素间距
损失权重
采样权重
集成设置
运行时限制
每个值都应有明确的来源。
例如，记录：
测量了什么
使用了哪个数据集
测量是在何时进行的
测试了哪些替代方案
为何选择最终值
这有助于以后复现实验并理解设计决策。
结论
Lumina表明，单条RECIST线可从CT扫描中重建肿瘤的3D范围。
该系统结合了基于提示的输入通道、固定的物理裁剪、3D DynUNet、感知边界的训练、基于概率的后处理以及受控的CPU推理。
在217个保留测试病例上，Lumina在官方1mm容忍度下取得了Dice得分0.7619和NSD 0.6094。
中位推理时间为20.3秒，峰值内存使用为2.22 GB，使系统保持在挑战约束之内。
实验还表明，边界精度仍是改进的重要方向，尤其是对较大且边界不明确的病变。
几何天花板分析表明，裁剪和重采样管道很好地保留了病变表面，说明进一步的改进应集中在分割的准确性和鲁棒性上。
总体而言，Lumina 展示了一种实用的方法，能够在满足严格的计算限制的同时将 2D RECIST 测量转换为 3D 病变分割。
